Eigenschaften der Materialmodelle in Ansys Forming

Beim Stanzen von Blech sind Spannungen in der Dickenrichtung im Allgemeinen nicht sehr wichtig. Berechnungen in diesem Bereich werden hauptsächlich mit der Schalenformulierung durchgeführt und Materialmodelle sind für diese Art der Diskretisierung optimiert. Durch die Reduzierung der Dimensionen gewinnen Materialmodelle für das Stanzen fortschrittliche Fähigkeiten, den plastischen Fluss von Metallen zu beschreiben. Daher werden in der Regel die Modelle für den plastischen Fluss nach Hill 1948 oder Barlat 1989 und 2000 anstelle des klassischen isotropen von-Mises-Modells verwendet. Diese Modelle ermöglichen es, den Einfluss der plastischen Anisotropie auf das Materialverhalten zu berücksichtigen. Spezialisierte Ergebnisse wie der Formbarkeitsindex, der das Forming Limit Diagram erfordert, sind ebenfalls Teil der Materialmodelle.

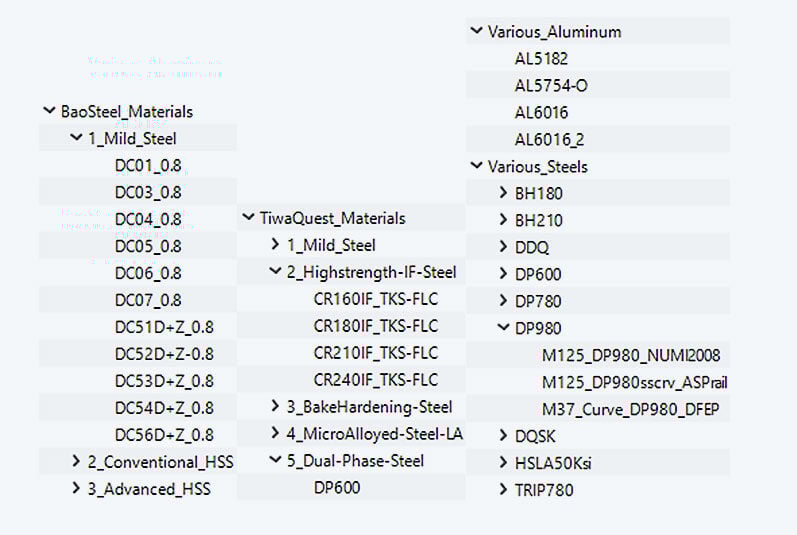

Materialbibliotheken in Ansys Forming

Die Ansys-Forming-Materialbibliothek enthält Daten von BaoSteel und TiwaQuest, Materialien, die in der NUMISHEET-Benchmark-Serie verwendet werden, sowie Daten aus öffentlichen Quellen. Insgesamt sind mehr als 70 Materialmodelle verfügbar.

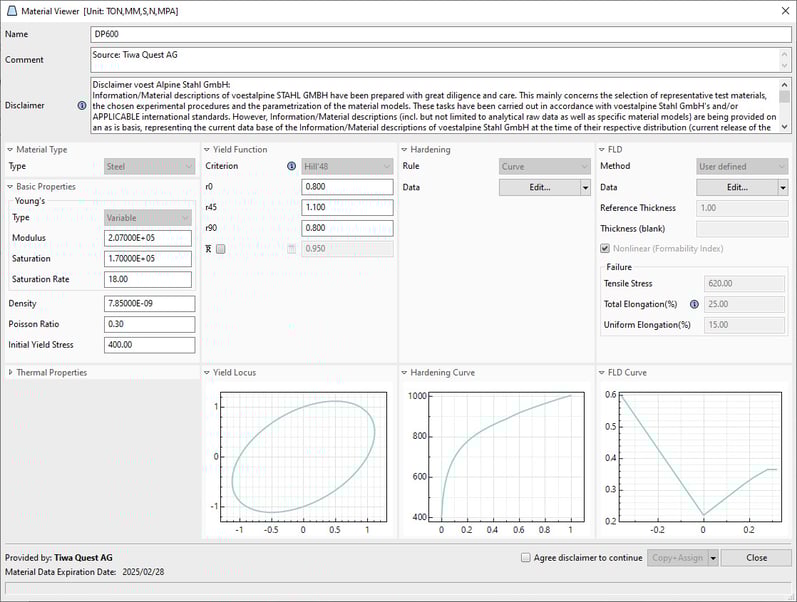

Ansys Forming bietet eine benutzerfreundliche Oberfläche zur Visualisierung von Materialeigenschaften. Materialdaten können selbstverständlich bearbeitet werden – der Benutzer kann Konstanten ändern und aus Dutzenden von Verfestigungsgesetzen auswählen.

Das Materialmodell wird innerhalb des Forming-Projekts oder in einer externen Binärdatei gespeichert. Zusätzlich kann Ansys Forming LS-DYNA-Materialmodelle importieren. Es ist auch möglich, eine eigene Materialbibliothek zu erstellen.

Zusammenfassung

Ansys Forming bietet nicht nur eine ausgeklügelte Benutzeroberfläche zur Arbeit mit Materialmodellen, sondern auch eine Sammlung von Modellen, die den sofortigen Beginn von Umformberechnungen ermöglichen.
