Mit Simulation zu langlebigen Schaltersystemen

Architekten, Bauherren und Gebäudetechniker schätzen Design, Qualität und Funktionalität der Schaltersysteme von JUNG. Deren Langlebigkeit wird zusätzlich durch innovative digitale Simulationsmethoden erhöht.

Prellverhalten-Schalter_Blog_Header
Schalter sind standardisierte Serienprodukte. Das beschriebene Projekt wurde am Schaltwerk des Modells 506U durchgeführt | © JUNG

Prellverhalten-Schalter_Blog_Schaltersysteme-JUNG

Schaltersysteme von JUNG stehen für Innovation und ästhetisches Design in der Gebäudesteuerung. | © JUNG

Sie sind unscheinbar und doch prägen sie Räume und Gebäude: Schalter zur Steuerung von Lichtquellen, Energiesystemen und diversen Smart-Home-Funktionen. Während es bei der sichtbaren Front um Ästhetik und Harmonie mit dem Raumdesign geht, sorgt das Innenleben mit dem Schaltwerk dafür, dass die gewünschten elektrischen Vorgänge über die gesamte Produktlebensdauer präzise ausgelöst werden.

JUNG aus Schalksmühle im Sauerland bietet als führender Hersteller Schaltersysteme für die unterschiedlichsten Anwendungen. Getreu dem Firmenmotto „Fortschritt als Tradition“ wird die Produktpalette ständig weiterentwickelt.

Die Schalter „Made in Germany“ sind bei Architekten, Handwerkern und Bauherren immer wieder erste Wahl. Denn der Name JUNG steht für Schaltersysteme von hoher Qualität - und die bezieht zunehmend auch Nachhaltigkeitsaspekte mit ein. Neben einem umweltschonenden und sparsamen Materialeinsatz und einer energieeffizienten Produktion spiegelt sich Nachhaltigkeit auch in einer langen Produktlebensdauer wider.

Was fördert die Langlebigkeit von Produkten?

Doch wie lässt sich die Langlebigkeit von Schaltern erhöhen? Das ist komplexer, als es auf den ersten Blick scheint. Denn es handelt sich um Serienprodukte, die durch eine Vielzahl von nationalen und internationalen Normen beschrieben sind und gleichzeitig unter sehr unterschiedlichen und kaum reproduzierbaren Bedingungen zuverlässig - zumindest innerhalb der normativ definierten Grenzen - funktionieren müssen. Je nach Einsatzort, Umgebung, Einbau, Funktion oder Intensität und Häufigkeit der Betätigung ist jedoch jeder einzelne Schalter unterschiedlichen Belastungen ausgesetzt. Als Faustregel gilt: Ein schnelles und dauerhaftes Schließen des elektrischen Kontaktes mit wenigen Prellbewegungen begünstigt eine hohe Lebensdauer. Denn dadurch werden schädigende Vorgänge wie Lichtbogenbildung vermieden.

Prellverhalten-Schalter_Blog_Teaser

Schalter sind standardisierte Serienprodukte. Das beschriebene Projekt wurde am Schaltwerk des Modells 506U durchgeführt. | © JUNG

Zufriedene Kunden, höhere Rendite, besser für die Umwelt

Wie also muss ein Schalter aussehen, der dank kurzer Prellzeit in allen Szenarien dauerhaft seine Funktion erfüllt? Ein Schalter, von dem alle profitieren:

  • der Kunde von seiner Langlebigkeit,
  • die Umwelt von seiner Nachhaltigkeit und
  • der Hersteller dadurch, dass der Markt sinnvolle Innovationen honoriert und sich zudem selbst kleinste Einsparungen bei Massenprodukten schnell zu relevanten Kostenvorteilen summieren.

Innovationsdynamik statt Innovationsdruck

Innovation gilt als wichtiger Motor der Wirtschaft. Innovation schafft Wettbewerbsvorteile, Wachstum, mehr Effizienz und Kundenzufriedenheit – kurz: Erfolg.

Was Sie im Whitepaper erwartet

  • Warum Innovation Simulation braucht
  • Wie Sie Simulation in den Produktentstehungsprozess integrieren
  • Wir lüften Mythen rund um Simulation
  • Und geben Antworten auf FAQs
Jetzt Whitepaper herunterladen
Titelblatt_Whitepaper

Digitale Methoden als Schlüssel

Die digitale Transformation ist bei JUNG vor allem in der Produktentwicklung weit fortgeschritten. Versuch und Simulation gehen dort inzwischen Hand in Hand, simuliert wird mit Ansys Mechanical. Man war sich einig, dass die Simulation der Schlüssel für die angestrebte Optimierung des Schalterdesigns ist - doch die vorhandenen internen Ressourcen reichen nicht aus, um das gesamte Potenzial eines ganzheitlichen Simulationsansatz zu heben. Denn das Ziel, „das beste Design für alle Szenarien zu finden“, erfordert nicht nur die Betrachtung kleinster Details im Schaltwerk, sondern auch der großen Varianz an Einflussfaktoren auf das Prellverhalten im Produkteinsatz. Spezialwerkzeuge und Spezialwissen waren gefragt.

Die Entwickler von JUNG wandten sich an CADFEM, ihren Partner für Simulation und Lieferant der eigenen Ansys-Lizenz. Neben dem Vertrieb der Software von ANSYS, Inc. mit allen dazugehörigen Dienstleistungen gehört auch die Simulation im Auftrag zum Angebotsspektrum von CADFEM mit Hauptsitz in Grafing bei München und weiteren Standorten, u.a. in Hannover.

So entstand ein gemeinsames Projektteam aus Schalterspezialisten von JUNG und Simulationsexperten von CADFEM. Nach Analyse der Aufgabenstellung, Randbedingungen und Ziele kristallisierte sich der kombinierte Einsatz zweier Softwaretools von Ansys heraus:

Prellverhalten-Schalter_Blog_Modell

Das Modell des Schalters mit dem Kontaktapparat ist der Ausgangspunkt für die simulationsgestützte Optimierung. | © JUNG
  • Ansys LS-Dyna für explizite strukturmechanische Simulationen. Es geht um kurzzeitdynamische Vorgänge, wie sie beim Schaltvorgang auftreten - der Ingenieur spricht vom „Prellverhalten“. In der Simulation wird die Bewegung in kleine Zeitschritte zerlegt, der gesamte Schaltvorgang und insbesondere der entstehende Kontakt abgebildet und so im Detail verstanden. Während elektrische Messverfahren im Wesentlichen das Verhalten bei "Kontakt an" oder "Kontakt aus" analysieren, erlaubt die Simulation zusätzliche Erkenntnisse, nämlich den Blick „ins Innere“. Daraus lassen sich Konstruktionsänderungen ableiten, die sich unter vorgegebenen Bedingungen positiv auf den Verschleiß des Schalters auswirken.
  • Ansys optiSLang für Varianten- und Sensitivitätsuntersuchungen. Alle zuvor als verschleißrelevant identifizierten Parameter werden variiert und ausgewertet. Durch die parallele Betrachtung der Parameter, in die auch die Ergebnisse aus LS-Dyna einfließen, ergibt sich ein Gesamtbild, aus dem die günstigste Kombination ermittelt wird. Dazu gehören auch die verschiedenen Einsatzrand- und Rahmenbedingungen, denen der Schalter ausgesetzt ist. Das Verfahren führt zum Design, das die beste Performance liefert, sozusagen den kleinsten gemeinsamen Nenner aller adressierten Szenarien.

Prellverhalten-Schalter_Blog_Prellverhalten-Kontaktbereich

Das Prellverhalten im Kontaktbereich wird mit Ansys LS-Dyna analysiert.  | © JUNG
Mit der Simulation schauen wir aus einer anderen Perspektive auf unser Produkt. Damit hilft sie uns, zusätzliche und neue Erkenntnisse zu gewinnen, die wiederum sehr wertvoll für die Messungen am Versuchsstand sind. Simulation und Versuch ergänzen sich hervorragend – insbesondere, wenn die Ergebnisse nahezu deckungsgleich sind.
Heinz-Theo Schmitz
Laboringenieur bei JUNG

Das gemeinsame Projekt wurde in vier Schritten durchgeführt:

Im ersten Schritt wurde das CAD-Modell des Schalters vom Typ 506U für die Simulation aufbereitet, d.h. die relevanten Bereiche wie den Kontaktapparat präzise modelliert, die Bereiche ohne Einfluss auf das Ergebnis vereinfacht. Dadurch werden Rechenzeiten massiv reduziert. Auf dieser Basis wurde mit Ansys LS-DYNA die Schaltbewegung, das Prellverhalten analysiert.

Im zweiten und dritten Schritt wurden die Daten parametrisiert, um Sensitivitätsstudien durchführen zu können. Zunächst in reduzierter Form, um die Einflüsse abschätzen und gewichten zu können. Anschließend unter Berücksichtigung aller Daten in sehr detaillierter Form, wodurch Korrelationen und Wechselwirkungen sichtbar werden.

Im vierten und abschließenden Schritt wurde auf Basis der gewonnenen Erkenntnisse das Design entsprechend optimiert. Verifiziert wurde es durch eine erneute Prell-Simulation mit Ansys LS-Dyna und einem realen Prototypentest.

Prellverhalten-Schalter_Blog_Antwortflaeche

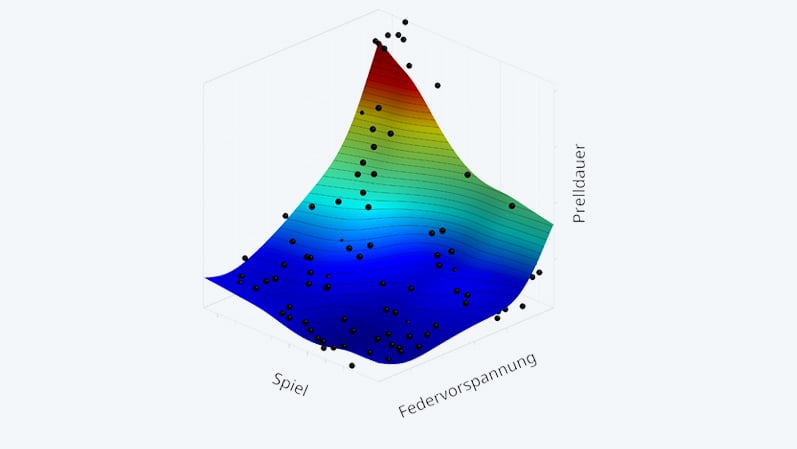

Eine sogenannte Antwortfläche zeigt die Ergebnisse der Sensitivitätsstudie aus Ansys optiSLang und macht somit den Einfluss der verschiedenen Parameter auf die Prelldauer für Ingenieure greif- und optimierbar.  | © JUNG

Explizite Strukturmechanik mit Workbench LS-DYNA

In der Schulung lernen Sie, quasistatische Prozesse (Umformung/Fügen) und dynamische Vorgänge (Falltest/Aufprall) mit LS-DYNA zu simulieren.

Mehr Info und Anmeldung

lsdyna_basis_cadfem_seminar_10107-w560

Mehr als ein Versuch: Simulation schafft dauerhaft Wettbewerbsvorteile

Bei JUNG ist man mit den Ergebnissen sehr zufrieden: Der modifizierte Schalter ist langlebiger, zudem zeigten die Analysen, dass durch das Re-Design sogar Material eingespart werden kann. So konnten bei der Kontaktwippe durch die Reduzierung der Materialstärke Gewicht und Ressourceneinsatz deutlich reduziert werden. Die hohe Übereinstimmung zwischen Simulation und Versuch bestätigt zudem die Zuverlässigkeit der gemeinsam mit CADFEM entwickelten Vorgehensweise. Sie gibt JUNG auch bei komplexen Aufgabenstellungen doppelte Sicherheit und mehr Möglichkeiten, innovative Ideen schneller umzusetzen. Ein Anspruch, den JUNG als Familienunternehmen mit seinen Lösungen „Made in Germany" im globalen Wettbewerb hat.

Die Vorgehensweise zeigt darüber hinaus, wie sich Simulation und Versuch im Sinne eines optimalen Entwicklungsergebnisses ideal ergänzen und wie Simulationen - auch in Kooperation mit einem geeigneten Partner - sukzessive und ergebnisorientiert ausgebaut werden können.
