Viele nutzen LS-PrePost als ein großartiges All-in-One-Tool zur Optimierung und Validierung komplexer Modelle und zur Visualisierung von Ergebnissen. Darüber hinaus enthält dieses kostenlose Produkt Materialbibliotheken für LS-DYNA – und zwar mehr als eine.
Materialien für die Umformsimulation
Wenn Sie im Installationsverzeichnis der LS-PrePost-Distribution nachsehen, werden Sie möglicherweise den Ordner BaoSteel bemerken. Dies ist nichts anderes als die Materialdatenbank für Stahlbleche der BaoSteel Company, Shanghai, China. Sie enthält Daten für mehrere Dutzend Materialien verschiedener Dicken mit Materialkarten wie
*MAT_TRANSVERSELY_ANISOTROPIC_ELASTIC_PLASTIC/*MAT_037 und *MAT_KINEMATIC_HARDENING_TRANSVERSELY_ANISOTROPIC/*MAT_125
Sie werden traditionell beim Stanzen von Blech verwendet. Die Materialmodelle enthalten Grenzformänderungskurven (Forming Limit Curve FLC) und Lankford-Koeffizienten, um die Anisotropie des gestanzten Materials zu berücksichtigen.

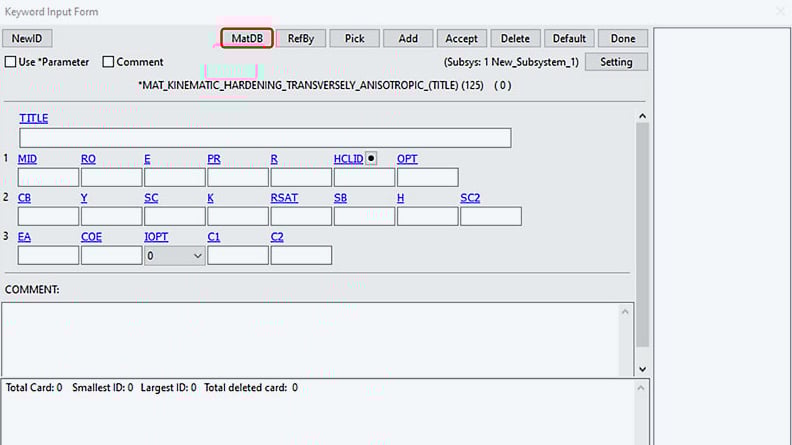

Diese Materialbibliothek kann in LS-PrePost beim Bearbeiten einer Materialkarte über den Button MatDB aufgerufen werden. Ist diese Taste in der Benutzeroberfläche nicht vorhanden, verwenden Sie eine veraltete Version von LS-PrePost. | © CADFEM
Materialien für die Modellierung schneller Dynamik
Die zweite Materialbibliothek in LS-PrePost wurde für den Solution Explorer innerhalb von LS-PrePost erstellt und ist nicht nur für die Simulation bestimmter Anwendungsfälle spezialisiert. Diese Bibliothek enthält etwa 90 Materialmodelle für LS-DYNA. Hier finden Sie Daten für Metalle und Polymere (*MAT_PIECEWISE_LINEAR_PLASTICITY und *MAT_JOHNSON_COOK), Gummis (*MAT_HYPERELASTIC_RUBBER) und Erdböden (*MAT_SOIL_AND_FOAM) sowie Flüssigkeiten und Gase in verschiedenen Zuständen.
Der größte Teil der Sammlung (30 Stück) sind Explosivstoffe (*MAT_HIGH_EXPLOSIVE_BURN + *EOS_JWL). Es gibt sogar eine Reihe von Konstanten zur Berechnung der nicht-idealen Detonation (*EOS_IGNITION_AND_GROWTH_OF_REACTION_IN_HE).
Einige Materialmodelle sind aufgrund der vorhandenen Materialparameter (*MAT_THERMAL_ISOTROPIC) für den thermischen Solver von LS-DYNA geeignet.

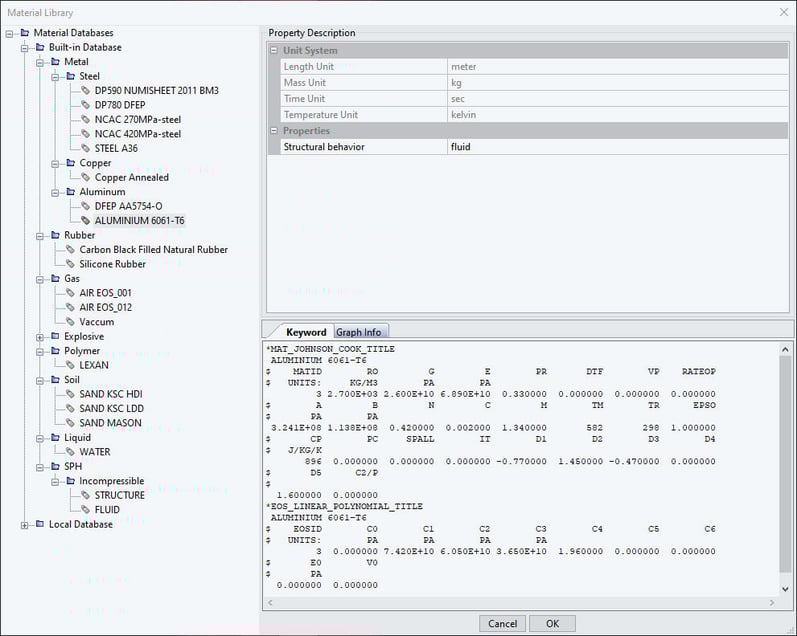

Die Bibliothek selbst ist in der Datei material.xml enthalten. Diese befindet sich im Installationsverzeichnis von LS-PrePost und kann von jedem Texteditor leicht gelesen werden. | © CADFEM
Wie man diese Datenbibliotheken anwendet
Die Ergebnisse Ihrer Berechnungen sind nur so gut wie die Rohdaten. Natürlich ist es ideal, die Materialeigenschaften für jede Berechnung experimentell zu ermitteln. Diese Bibliotheken ermöglichen jedoch Berechnungen auf Konzeptnachweisniveau. Es ist wichtig zu bedenken, dass die Verantwortung für die Modellierungsergebnisse immer beim Ingenieur liegt.
